Универсальный программатор для AVR, PIC, I2CEPROM

Универсальный программатор для AVR, PIC, I2CEPROM Внешний вид
Работает с любым COM-портом, не перегружая по току COM-порт компьютера, так как MAX232 не представляет опасности для COM-порта.
Поддерживается распространёнными программами IC-PROG, Pony Prog и другими, как программатор JDM.
Программатор подключается к COM-порту компьютера, через стандартный кабель-удлинитель COM-порта (DB9M - DB9F) или непосредственно к конвертору USB – COM.
Для питания программатора должен использоваться стабилизированный источник питания напряжением от +16v до +24,0v.
На плате программатора имеются светодиоды, указывающие режим работы программатора (POWER, VPP, RXD и TXD).
Разъёмы для шлейфов ICSP.
Правильно собранный программатор не нуждается в настройке и начинает работать сразу.

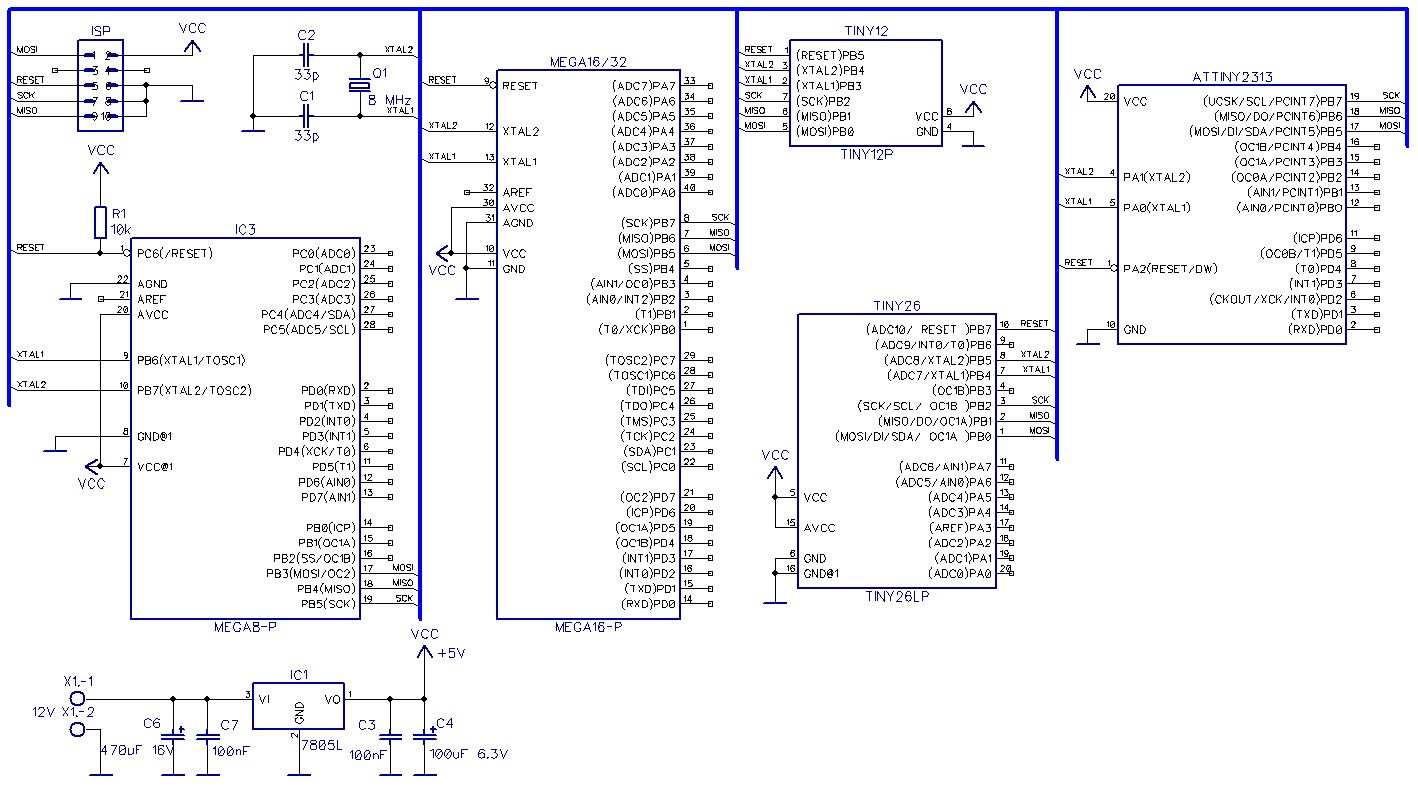

Принципиальная схема

Вариант печатной платы
Распиновка  ICSP в PIC
Для корректной установки программы IC-PROG, на компьютер под управлением Windows XP, ознакомьтесь с этой инструкцией:
  • 1
  • 2
  • 3
  • 4
  • 5
Категория: Программаторы | Добавил: Volt (18 Апреля 2010) Просмотров: 26784 | Теги: | Рейтинг: 2.3/3
