В деревообрабатывающей промышленности и мебельной индустрии часто задействуются операции, позволяющие точечно откорректировать параметры отдельных заготовок. Обычно целевым материалом выступает древесина, но иногда в том же производстве мебели на одном технологическом этапе могут одинаково обрабатываться пластики, гипсовые плиты, пенопласт и т. д. Для выполнения части подобных задач применяются шлифовальные машины. С помощью такого оборудования оператор нужным образом формирует и кромки изделий, и гладкую поверхность. Наиболее эффективен в корректирующих работах калибровально-шлифовальный станок по дереву, позволяющий качественно и точно производить обработку.

калибровально шлифовальный станок

Особенности конструкционного устройства

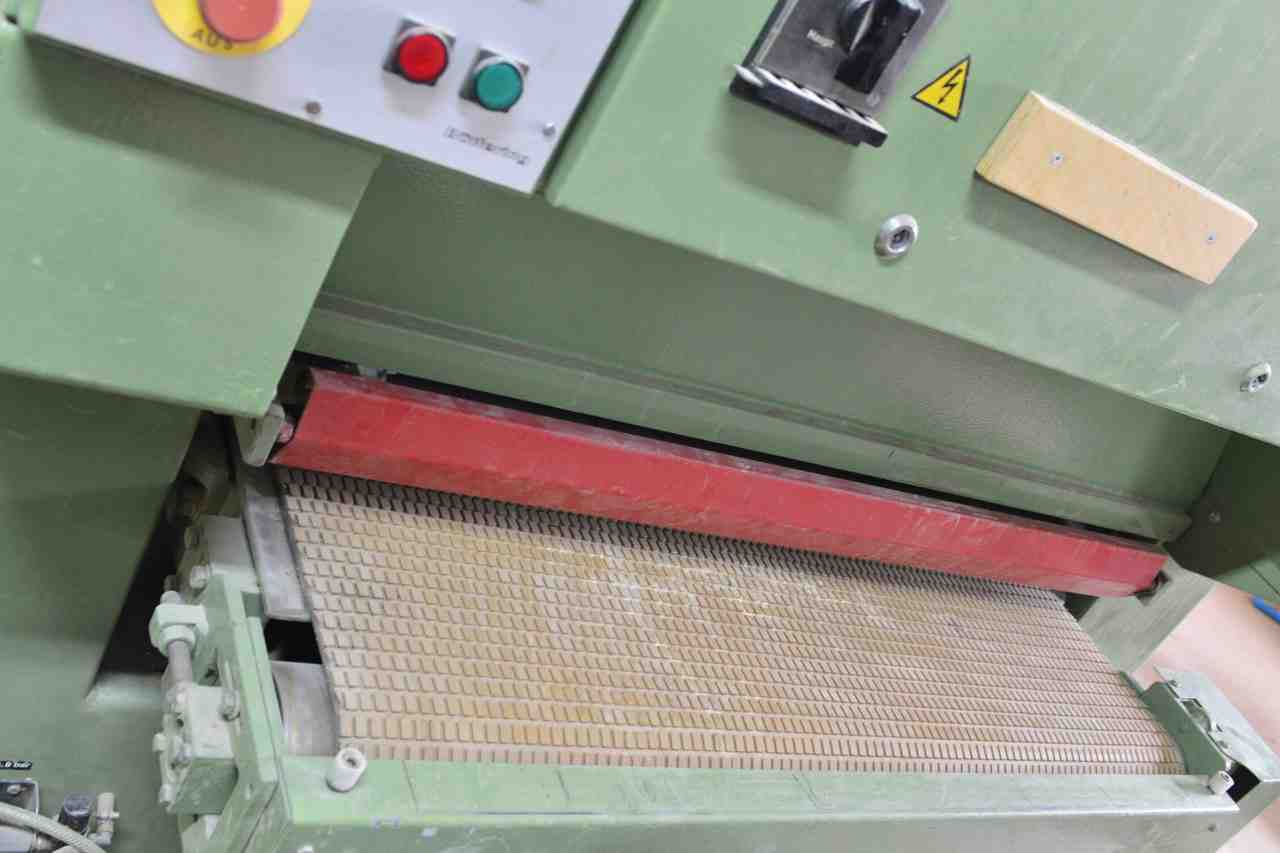

В отличие от классических шлифовальных станков, модели с функцией калибрования обеспечивают более точную и надежную фиксацию заготовки в процессе ее обработки. Для этого используются направляющие рейки, ролики и фиксаторы, с помощью зажимного механизма контролирующие положение заготовки. Корпус машины представляет собой массивную стойку, оснащенную тоннелем, через который проходит обрабатываемый материал. За весь рабочий процесс отвечает двигатель, мощность которого составляет в среднем 9-15 кВт. Он приводит в действие вал шлифовально-калибровального станка, что и способствует выполнению механической обработки изделия.

К слову, это самая изнашиваемая часть оборудования, поскольку на нее приходятся высокие нагрузки. Вал может быть металлическим или резиновым. В первом случае можно рассчитывать на его долговечность и надежность, но при этом надо будет готовиться к перегрузкам силовой установки. Резина мягче и легче, что позволяет щадить двигатель, но ресурс ее эксплуатации в разы меньше, чем металлических аналогов.

калибровально шлифовальный станок по дереву

Характеристики оборудования

Силовой потенциал таких станков довольно велик и, как уже говорилось, может достигать 15 кВт. Это примерно 15-20 л. с. В зависимости от модели станок может располагать несколькими скоростными режимами. Двухступенчатые системы регулировки скорости обычно допускают прогон 2-3 м/мин. Отдельную функцию подачи заготовки выполняет второй двигатель, мощность которого составляет 400-600 Вт. Он может управлять и калибрующей платформой подачи, и узлами, отвечающими за прижимное усилие.

Различается по характеристикам и лента шлифовальная калибровально-шлифовальных станков, главным параметром которой является ширина. Небольшие мини-станки такого типа оснащаются лентами шириной 75-100 мм. Этого достаточно для обработки небольших фурнитурных деталей. Промышленные полноформатные станки обеспечиваются лентами, ширина которых достигает 1200 мм. Для управления такой лентой чаще применяют металлический вал диаметром не менее 100 мм. С точки зрения установки важна и масса станка. В среднем она варьируется от 500 до 800 кг.

калибровально шлифовальный станок производители

Варианты обработки

Опять же, в зависимости от конструкционного состава станок может выполнять обработку с разными параметрами и опциональными возможностями. Типовым режимом является плоское шлифование. В этом случае упомянутая выше лента фиксируется на вал, а обрабатываемый материал в виде плоских листов размещают на лотке подачи. Как правило, стандартное шлифование позволяет получить наиболее гладкую поверхность. В более сложных конструкционных вариантах посадки обрабатывающих механизмов оператор может осуществлять не только прямую, но и угловую обработку.

В таких исполнениях калибровально-шлифовальный станок поддерживает вращение барабана с абразивной лентой в вертикальной плоскости. Для надежной фиксации заготовки, обрабатываемой в сложных условиях, под углом применяются специальные упоры и направляющие планки, способные менять позицию в соответствии с положением барабана. Распространен и формат осцилляционной обработки, которая реализуется при помощи шпинделя с абразивной обмоткой.

калибровально шлифовальный станок jet

Реализация автоматики в станках

Сегодня практически невозможно встретить шлифовальный станок, в котором бы не задействовались элементы автоматического контроля или управления. В профессиональной сфере все реже используют даже полуавтоматические модели, а ручные задействуются разве что в небольших мастерских или домашних хозяйствах. Автоматизированный калибровально-шлифовальный станок обеспечивает возможности экстренной остановки рабочего процесса, точное позиционирование, центрирование ленты, регулировку скорости подачи заготовки и т. д.

К слову, точность позиционирования в некоторых моделях достигает 0,1 мм. Оператору остается лишь задать оптимальный режим, в котором будут предусмотрены отдельные рабочие параметры и команды. Электроника принимает решение на основе данных, получаемых от разного рода датчиков. К примеру, температурный сенсор выявляет перегрев двигателя, в результате чего система на основе сигнала от датчика автоматически отключает силовую установку или снижает обороты ее действия.

калибровально шлифовальный станок buldog

Отзывы о станках Buldog

Производитель Buldog входит в узкий круг крупных компаний, которые специализируются на обрабатывающих станках, предлагают современные высокотехнологичные решения. Особым интересом на рынке пользуется линейка SPB 1010. Как отмечают владельцы, эти станки оптимально подходят для чистовой финишной шлифовки и обработки поверхностей плитных материалов. Специалисты указывают и на оптимизированную ходовую оснастку с конфигурацией ролик-утюжок. Благодаря комбинированному рабочему узлу калибровально-шлифовальный станок Buldog выполняет свои задачи быстро и эффективно, поддерживая оптимальное качество.

Отзывы о продукции Jet

Фирма Jet и вовсе является если не самым, то одним из самых крупных изготовителей силовой техники и промышленного оборудования. В данном контексте стоит рассмотреть модификацию DDS237, которая считается универсальной и для малых предприятий, и для больших производственных линий. Традиционно изделия данной марки характеризуют как надежные, стабильные в работе и долговечные. Но этот калибровально-шлифовальный станок Jet также отличается удачной эргономикой. По словам обслуживающих операторов, удобство выполнения операций обусловлено не только широким перечнем регулировочных механизмов, но и продуманной конструкцией с точки зрения физического комфорта в обращении.

лента шлифовальная калибровально шлифовальных станков

Отзывы о моделях GRIGGIO

Это итальянская компания, которая предлагает широкое семейство калибровально-шлифовального оборудования для разных нужд. В частности, как отмечают владельцы станков GC 65-GC 110, они оптимально справляются с плиточными древесно-стружечными и цельными материалами. На выходе заготовки получаются ровными и гладкими в местах обработки. При необходимости пользователь сможет реализовать и нестандартную вертикальную обработку – подобные операции лучше всего выполняют модификации последних поколений. Например, калибровально-шлифовальный станок в исполнении GC 110 снабжен электропневматической осцилляцией ленты и цифровым визуализатором размеров, что дает возможность даже сложную обработку выполнять с минимальными отклонениями от заявленных параметров.

Сколько стоит оборудование?

Такие станки могут стоить и 100-150 тыс. руб., и 1-2 млн. Ценник определяется множеством характеристик. В первую очередь на него влияет конструкция, функциональное обеспечение, силовая начинка и вспомогательные приспособления, доступные в базовой комплектации. При этом компания Jet и за сравнительно небольшую сумму в 400 тыс. руб. предлагает вполне добротный калибровально-шлифовальный станок. Производители Buldog и GRIGGIO известны только специалистам, но это им не мешает выпускать под своим брендом дорогостоящие модели станков с ценниками порядка 1-1,2 млн руб. Эта техника предназначена, скорее, для оснащения крупных производственных линий, деревообрабатывающих комбинатов и мебельных фабрик.

вал шлифовально калибровального станка

Заключение

Калибровочные и шлифовальные операции являются достаточно распространенными, и для их выполнения необязательно приобретать именно комбинированные станки. Та же шлифовка выполняется и ручным способом, что зачастую позволяет получить более высокое качество. Тем не менее калибровально-шлифовальный станок является незаменимым в тех случаях, когда важна работа с большими объемами и при высоком темпе. То есть речь идет о заводских условиях обработки, к результатам которой предъявляются соответствующие требования. Альтернативой такому оборудованию можно назвать лишь раздельные шлифовальные и калибровочные агрегаты, но этот вариант обойдется дороже и будет непрактичным с точки зрения эксплуатации.
