Долбежный станок создан для выборки канавок, гнезд, пазов в дереве или металле. Сверлильно-долбежный резец вращается вокруг своей оси и совершает возвратно-поступательное движение перпендикулярно плоскости стола. Деталь совершает движения подачи, которое имеет прерывистый характер.

Устройство долбежного станка

Долбёжный станок по дереву своими руками

Если иммунитет не справляется с попаданием глистов, то паразиты в организме человека начинают вызывать различные заболевания. Читать далее...

схема долбежного станка

Долбежный станок представляет собой полое основание, на которой закреплена стойка. Внутри колонны размещены приводные механизмы, а под ней электромотор. На лицевой части стойки находится долбяк, снизу которого закреплен резцедержатель. Положение исполнительного органа относительно столешницы изменяется с помощью зажимов. Ход долбяка определяет длину обработки детали. Относительно детали уровень долбяка тоже можно изменять. Привод ползуна работает на механической или гидравлической тяге.

Самый крупный промышленный долбежный станок по металлу обладает максимальной амплитудой ползуна до 160 см и поперечником столешницы 160 см. Долбежные станки широко применяют в работах по дереву: производстве мебели и столярных изделий.

Самодельный долбежный станок

Долбёжный станок по дереву своими руками

самодельный долбежный станок с вертикально расположенным исполнительным инструментом

Выбор сверлильно-долбежных станков достаточно велик, как и их стоимость. Поэтому для домашней столярной мастерской своими руками можно сделать небольшой долбежный станок. Мы представляем две модели: первая требует больших вложений труда, исполнительным механизмом второй будет ручной фрезер.

Станок из того, что можно найти в любом гараже

Чтобы своими руками сделать долбежные станки, необходимы навыки сварщика, токаря и разнообразный металлический хлам:

  • электродвигатель, подойдет от стиральной машинки;
  • кусок швеллера;
  • металлический уголок 30 х 30 и уголок 50 х 50;
  • толстая фанера;
  • штыри;
  • струбцины;
  • обрезки труб;
  • гайки 4 шт.

Изготовление самодельного станка по дереву:

  • рама станка сваривается из швеллера, по которому на направляющих перемещается платформа. На левом конце швеллера привариваем площадку для крепления электродвигателя. В ней необходимо просверлить отверстия под крепежные болты;
  • на правый конец своими руками привариваем металлическую пластинку длиной, равной ходу каретки. С каждой стороны швеллера должно выступать по 5 — 7 см. На выступающие части привариваем уголки 30 х 30 углом вверх — это будут рельсы для каретки;
  • на рельсы накладываем такие же отрезки уголков и к ним перпендикулярно привариваем рельсы для поперечного перемещения, на которые накладываем вторые, приваренные уже к платформе. Из уголка собираем основу платформы, площадку вырезаем из дерева (фанеры);
  • к платформе крепим самодельные струбцины, сделанные из штырей, гаек и отрезков труб;
  • подключаем электрический провод с вилкой к двигателю;
  • рельсы обильно промазываем солидолом и станок готов к работе.

Станок из ручного фрезера

Долбёжный станок по дереву своими руками

площадка для фрезера с продольным рычагом

Долбёжный станок такой конструкции обладает несколькими преимуществами:

  • сама фреза и обрабатываемый участок дерева находятся на виду, значит, процесс можно контролировать;
  • можно задать горизонтальный уровень перемещения фрезы, то есть на множестве заготовок выполняются одинаковые гнезда.

Для изготовления своими руками понадобятся следующие материалы:

  • брусок из дерева;
  • фанера 10 мм;
  • металлический штырь;
  • саморезы;
  • электролобзик;
  • шуруповерт.

Процесс сборки станка своими руками:

  • вырезаем из фанеры прямоугольник, размеры которого зависят от габаритов фрезера;
  • прикрепляем на саморезы два бруска по кромкам. На бруски будут опираться рукоятки фрезера, это учитывается при выборе высоты. Фрезер должен выставляться по уровню, чтобы ось электромотора располагалась строго горизонтально;
  • для крепления фрезера предусматривается металлический штырь. В брусках и основании фрезера под него просверливаются отверстия.

Долбёжный станок по дереву своими руками

крепление фрезера на площадке

Установив фрезер, можно использовать его в качестве сверлильно- долбёжного станка. Однако перемещать и держать его придется вручную. Чтобы улучшить эргономику устройства, дополняем его толкателями-рычагами:

  • вырезаем из фанеры большой прямоугольник, на его длинный край с помощью саморезов крепим брусок. К бруску своими руками прикручиваем толкатель-рычаг в продольном направлении. Он будет перемещать инструмент по глубине.

Чтобы передвигать инструмент перпендикулярно, необходимо перемещать нижний фанерный пласт. Шток дополнительного рычага фиксируется к бруску справа на длинной стороне фанеры. К рабочей столешнице прикрепляем сустав с ручкой. Для качественного использования этого механизма необходимо, чтобы два листа фанеры плавно и легко скользили друг по другу. Поэтому можно один из них заменить металлическим листом, поставить на шарикоподшипники или натереть воском.

Для продольного перемещения оборудуем направляющие, а ход фрезы ограничиваем, установив ограничители в брусках. Чтобы выставить высоту заготовки перед началом работы, используем брусочки различных размеров, после чего заготовка крепится струбцинами и обрабатывается.

Первый видеоролик демонстрирует работу долбежного станка, изготовление которого мы описали:

Долбёжный станок по дереву своими рукамиДля столярных конструкций, состоящих из нескольких соприкасающихся деталей, нужна надёжная фиксация. Применение клея, без усиливающих элементов, допускается только при большой площади соприкосновения. Долбёжный станок обеспечивает надёжную фиксацию отдельных фрагментов на маленькой площади.

Основная задача долбёжного станка по дереву — создание гнёзд, пазов, отверстий. А они нужны, чтобы служить узлом для штифтов, гребней, шипов. Точный подбор элементов и использование хорошего клея, гарантируют надёжное крепление всей конструкции (оконных рам, дверных полотен, фрагментов мебели).

Долбёжный станок по дереву, выполняет функции сверлильного из-за схожести конструкций. Основное отличие — передвижная каретка, с помощь которой создаются длинные и ровные пазы. Для этого используют специальный инструмент — долота и спиральные сверла, квадратного сечения.

Устройство долбёжного станка по дереву

В долбёжном станке главный рабочий инструмент — полое долото, в котором вращается сверло. В корпусе детали есть специальная прорезь, для вывода стружки наружу во время работы. Долбёжные станки различаются размером пазов, который зависит от установленного инструмента. При покупке оборудования нужно обратить внимание на следующие моменты:

  • Размер паза.
  • Максимальный и минимальный углы наклона.
  • Размер рабочей поверхности.
  • Мощность двигателя.

Долбёжный станок Корвет 91 Pro

Предназначен для сверления в древесине пазов, гнёзд, отверстий и шипов, в форме прямоугольника. Работа осуществляется пазовой насадкой, которая состоит из квадратного долота и спирального сверла.

    • Долбёжный станок по дереву своими рукамиОснащается асинхронным двигателем.
    • Магнитный пуск защищает оборудование от самопроизвольного пуска, после внезапного отключения электропитания.
    • В стандартную комплектацию входят 5 пазовальных насадок.
    • Рабочий стол может перемещаться по салазкам (ласточкин хвост), с возможностью настройки плавности хода, для избежания вибрации.
    • Оснащается механизмом перемещения бабки, с регулировкой скорости хода.
    • Вес бабки компенсируется пневматическим амортизатором.
    • Заготовка фиксируется струбциной.
    • Глубина выборки задаётся ограничителем.
  • Напряжение — 220В.
  • Ход резца — 105 мм.
  • Диаметр стола — 200х120 мм.
  • Масса — 41 кг.
  • Размеры — 670х470х350 мм.

Долбёжный станок Корвет 92 Master

Используется для создания отверстий, пазов, гнезд в древесине.

  • Асинхронный двигатель.
  • Магнитный пуск, предотвращает самостоятельный запуск станка, после незапланированного отключения электропитания.
  • Пазовые насадки на 5 размеров, входят в базовую комплектацию.
  • Салазки «ласточкин хвост», осуществляют свободное перемещение по рабочей поверхности, с возможностью настрой плавности хода.
  • Скорость перемещения бабки регулируется, что даёт возможность устранить люфт.
  • Пневматический амортизатор компенсирует влияние веса бабки.
  • Струбцина фиксирует заготовку в вертикальной и горизонтальной плоскости.
  • Контроль глубины паза и расстояние до отверстий, осуществляется линейкой.
  • Глубина выборки контролируется ограничителем.
  • Напряжение — 220В.
  • Ход резца — 210 мм.
  • Диаметр стола — 400х150 мм.
  • Масса — 108 кг.
  • Размеры — 500х400х630 мм.

Долбёжный станок Jet 720HD

Долбёжный станок по дереву своими рукамиМодель Jet 720 HD, оборудование промышленного класса, отличается повышенной надёжностью, высокой мощностью и универсальностью, что достигается особенностью конструкции, позволяющей настройку аппарата в зависимости от задачи.

Рабочий стол изготовлен из чугуна с возможностью горизонтального поворота в 45°. что удобно для изготовления угловых пазов. А поворот на 90° влево, позволяет работать с дверным полотном (нижняя сторона заготовки фиксируется на упоре). Если деталь слишком габаритная и рабочая поверхность мешает нормальному размещению, она легко снимается.

Крестообразные направляющие находятся в основании колонны, подача осуществляется рычагами. Для работы с серийными заготовками используются ограничители хода и торцевые упоры.

  • Механизм подачи заготовки — реечный с упором.
  • Настраиваемая глубина долбления.
  • Продольный упор материала.
  • Заготовка фиксируется винтовым пережимом.
  • Резец перемещается по трём осям.
  • Движение по вертикальной и горизонтальной осям регулируется.
  • Рабочую поверхность можно наклонять.
  • Основание рабочего стола выполнено из чугуна с деревянной накладкой.
  • Рабочая поверхность легко снимается и хранится на специальном кронштейне.
  • Настраиваемый нижний упор облегчает работы с высокими заготовками.
  • Сверлильный патрон с ключом.
  • Втулки для резцов 3/4, 5/8, 13/16.
  • Торцевой упор.
  • Накладка для рабочего стола.
  • Винтовой прижим.
  • Подставка с отсеком для инструментов.
  • Напряжение — 380В.
  • Ход резца — 155 мм.
  • Диаметр стола — 370 мм.
  • Масса — 220 кг.
  • Размеры — 650х550х2030 мм.

Долбёжный станок Jet 719A

Оборудование подойдёт для нанесения на заготовку из дерева канавок, пазов, любых профилей (не сквозных, с небольшим расстоянием для инструмента).

  • Долбёжный станок по дереву своими рукамиКонструкция изготовлена из серого чугуна.
  • По высоте, перемещении осуществляется по рейке, оснащённой амортизатором.
  • Координатный стол настраивается.
  • Заготовка зажимается устройством.
  • Головка станка поворачивается на 180°, что пригодится при изготовлении паза в готовой двери.
  • Сверлильный патрон.
  • Подставка с ящиком.
  • Конечные упоры.
  • Настраиваемый прижим.
  • Втулка для резцов 3/4, 5/8, 13/16.
  • Напряжение — 380В.
  • Ход резца — 200 мм.
  • Диаметр стола — 180 мм.
  • Масса — 125 кг.
  • Размеры — 650х500х1760 мм.

Долбёжный станок ET JBM-5

  • Мощный двигатель, рассчитанный на продолжительную работу.
  • Высокая устойчивость обеспечивается каркасом из чугуна и стали.
  • Сверлильный патрон легко обслуживается за счёт боковых окошек и длинного ключа.
  • Реечная передача настраивается с помощью рычага, а вес компенсируется амортизатором.
  • Настраиваемый упор глубины.
  • Сверлильный патрон на 10 мм.
  • Фиксатор для заготовки.
  • Втулка для резцов 3/4, 5/8, 13/16.
  • Напряжение — 380В.
  • Ход резца — 120 мм.
  • Диаметр стола — 180 мм.
  • Масса — 20 кг.
  • Размеры — 370х350х800 мм.

Долбёжный станок S315TGI

Предназначен для изготовления фасонных и плоских поверхностей из дерева, получения пазов, шпоночных канавок. Аппарат универсален, подходит для обработки крупных и тяжёлых деталей. Конструкция позволяет осуществлять долбление «в упор» с применением резца 5 мм и обработкой поверхностей под углом 45°, благодаря поворотным салазкам.

  • Долбёжный станок по дереву своими рукамиКонструкция изготовлена из серого чугуна.
  • Двигатель спроектирован для непрерывной работы на протяжении длительного времени.
  • Оснащается ручками для настройки положения рабочего стола.
  • Закрытое основание.
  • Автоматическая остановка аппарата.
  • Частотный модулятор регулирует скорость хода.
  • На дисплее отображаются текущие настройки.
  • Напряжение — 380В.
  • Ход резца — 315 мм.
  • Диаметр стола — 215 мм.
  • Масса — 1600 кг.
  • Размеры — 1000х1450х2250 мм.

Долбёжный станок S200TGI

Эксплуатируется для изготовления пазов, шпоночных канавок на деталях из дерева.

Особенности долбёжного станка S200TGI:

  • Конструкция позволяет делать долбление на малом расстоянии, с использованием 5 мм резца.
  • Работа с тяжёлыми деталями обеспечивается лёгкостью переналадки.
  • Основание изготовлено из серого чугуна.
  • Мощный двигатель, рассчитанный на долгую работу.
  • Автоматическая остановка после завершения работы.
  • Настраиваемая скорость хода.
  • Дисплей с отображением настроек.
  • Напряжение — 380В.
  • Ход резца — 200 мм.
  • Диаметр стола — 215 мм.
  • Масса — 1000 кг.
  • Размеры — 840х1450х1850 мм.

Долбёжный станок ГД320

Долбёжный станок по дереву своими рукамиАппарат оснащён гидравлическим приводом для облегчения обработки фасонных и плоских поверхностей. На этой модели, помимо деревянных, можно обрабатывать стальные и чугунные изделия. Масса детали не должна превышать 500 кг. Скорость долбяка регулируется с помощью переключателя, размещённого на передней панели.

Рабочий стол имеет три настрой перемещения: круговое, поперечное и продольное. Разделить заготовку на заданное число частей, поможет поворотный механизм стола. Специальный режим, автоматически прекращает работу при достижении конца заготовки. Конструкция позволяет осуществлять долбление «в упор», при перегибе резца на 5 мм.

  • Напряжение — 380В.
  • Ход резца — 320 мм.
  • Диаметр стола — 770 мм.
  • Масса — 5660 кг.
  • Размеры — 2850х2160х3010 мм.

Долбёжный станок LTT MS3016

Используется для долбления пазов и сверления отверстий в заготовках из древесины при мелкосерийном производстве. Основание сварное, коробчатой формы, на котором монтируется рабочий стол и сверлильное устройство. Пазовый механизм включает шпиндель и устройство перемещения. Подъем и опускание обеспечивается маховиком.

  • Зона резки расположена в безопасном месте с максимальным обзором.
  • Подачу инструмента можно осуществить одной рукой, что значительно облегчает работу.
  • Штанговые упоры настраивают размеры обработки.
  • Шпиндель установлен раздельно с электродвигателем, что увеличило точность работы.
  • Работает от сети 230В, возможна установка в любом цеху.
  • Включение и выключение станка осуществляется двумя кнопками.
  • Парные направляющие обеспечивают плавный ход и точность работы.
  • Широкий ход рабочего стола (до 140 мм), позволяют применять оборудование практически для любых работ по дереву.
  • Автор: Виталий Данилович Орлов

Долбежный станок по дереву своими руками с легкостью можно выполнить в собственной домашней мастерской. Такое оборудование необходимо для выборки пазов, канавок, гнезд в металле и древесине. Резец у подобного оборудования крутится вокруг оси и при работе совершает возвратно-поступательные движения. Что касается деталей, то они совершают движения подачи прерывистого характера.

Ознакомление с конструктивными особенностями

Долбёжный станок по дереву своими руками

Долбежный станок – это полое основание, которое используется для фиксации стойки. Конструкция имеет колонну, внутри которой располагаются приводные механизмы. На лицевой стороне стойки установлен долбяк, снизу которого фиксируется резцедержатель. Положение долбяка можно изменить по отношению к столешнице с помощью зажимов.

Долбяк будет двигаться, его ход будет определять длину обработки деталей. Уровень долбяка по отношению к заготовке можно настроить. Ползун, который имеет привод, функционирует на гидравлической или механической тяге. Долбежный станок по дереву выполнить довольно просто, использовать его можно в работах по производству мебели. Подойдет такое оборудование для изготовления любых столярных заготовок.

Рекомендации по изготовлению станка

Долбёжный станок по дереву своими руками

Для домашней мастерской вы вполне можете изготовить описываемое оборудование. В качестве примера можно рассмотреть два варианта. Первый не предполагает значительных трудовых затрат. В качестве исполнительного механизма второго устройства выступит обычный ручной фрезер. Для самостоятельного изготовления долбежного станка необходимо обладать навыками токаря и сварщика. Перед сборкой подготовьте соответствующие инструменты и необходимые материалы, среди которых:

  • электрический двигатель;
  • металлический уголок;
  • кусок швеллера;
  • 4-мм толстая фанера;
  • обрезки трубы;
  • струбцина;
  • гайки.

Запаситесь двумя разновидностями металлического уголка: первая заготовка должна иметь сторону в 30 мм, вторая – в 50 мм. Крепление будет осуществляться четырьмя гайками.

Монтаж станка

Долбёжный станок по дереву своими руками

Когда изготавливается долбежный станок по дереву своими руками, его рама выполняется из швеллера, по которой с помощью направляющих будет передвигаться платформа. На левом конце швеллера необходимо зафиксировать площадку для электрического двигателя и проделать в ней отверстия для крепежных болтов.

Металлическая пластина устанавливается на правый конец и приваривается. С каждой стороны швеллера следует оставить припуски по 7 см. На эти выступающие части устанавливается уголок меньшего размера — его углы должны быть направлены вверх, это позволит сформировать рельсы для каретки.

Когда выполняется долбежный станок по дереву своими руками, на рельсы нужно наложить уголки, приварив предварительно перпендикулярно рельсы для поперечного перемещения. Из уголка формируется основа платформы, площадка выполняется из фанеры или древесины. Самодельные струбцины легко собираются из отрезков труб, гаек, штырей и крепятся к платформе при помощи саморезов.

На следующем, заключительном, этапе нужно подключить к двигателю электрический привод с вилкой. Самодельные станки считаются готовыми, когда рельсы хорошо обработаны солидолом.

Изготовление станка из ручного фрезера

Долбёжный станок по дереву своими руками

Если провести сборку по такой нехитрой технологии, то конструкция будет обладать рядом преимуществ, среди которых следует выделить расположение на виду обрабатываемого участка заготовки и фрезы. Это говорит о том, что процесс можно будет контролировать. Мастер сможет задать уровень перемещения фрезы, у него появится возможность проделывать на разных заготовках одинаковые гнезда.

Подготовка материалов инструментов

Долбёжный станок по дереву своими руками

Самодельные станки из ручного фрезера изготавливаются с использованием особых инструментов и материалов, среди которых следует упомянуть следующие:

  • брусок из дерева;
  • металлический штырь;
  • электрический лобзик;
  • 10-мм фанеру;
  • саморезы;
  • шуруповёрт.

Сборка станка

На первом этапе сборки станка из фанеры необходимо вырезать прямоугольник, размеры которого будут зависеть от параметров фрезера. Далее саморезами нужно зафиксировать бруски, расположив их по кромкам. На бруски будут опираться рукоятки фрезера, что следует учитывать при выборе высоты. Когда изготавливается долбежный станок по дереву своими руками, чертежи важно подготовить заранее.

Фрезер нужно установить по уровню, тогда ось двигателя будет располагаться горизонтально.

Для фиксации фрезера нужно установить металлический штырь. В основании станка и брусках под него проделывают отверстия. Как только фрезер удастся установить, его можно будет использовать в качестве долбежного станка, однако удерживать его и перемещать придётся вручную. Для улучшения эргономики устройства конструкцию можно дополнить толкателями-рычагами.

Дополнительное оснащение

Когда вы самостоятельно соберете горизонтальный долбежный станок по дереву, обязательно дополните его рычагами. Из фанеры вырежьте прямоугольник, на длинном краю при помощи саморезов зафиксируйте брусок. К бруску прикрутите рычаг в продольном направлении. Он поможет вам погружать инструмент в заготовку на необходимую глубину.

Для передвижения оборудования в перпендикулярном направлении следует изменить положение нижнего фанерного пласта. К рабочей столешнице прикрепите сустав с ручкой.

Заключение

Сверла для долбежного станка по дереву обычно стоят в пределах от 300 до 400 рублей за штуку. Необходимый расходный материал вы можете приобрести в любом магазине строительных товаров. А вот долбежный станок можно изготовить самостоятельно. Для его продольного перемещения необходимо дополнить конструкцию направляющими, при этом ход фрезы будет ограничиваться только узлами в брусках. Для выставления высоты заготовки перед работой используйте бруски разных размеров. Деталь закрепите струбцинами. Все, мастер может начать обработку!

Долбёжный станок по дереву своими руками

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Долбёжный станок по дереву своими руками

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Долбёжный станок по дереву своими руками

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Долбёжный станок по дереву своими руками

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Долбёжный станок по дереву своими руками

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Долбёжный станок по дереву своими руками

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

При выполнении столярных работ, долбежный станок по дереву своими руками дает возможность сделать паз, гнездо, выбрать канавку. Вращающийся рабочий орган (сверло, фреза) совершает поступательное движение и возвращается в исходное положение. Для получения вытянутого паза заготовку перемещают перпендикулярно сверлу, совмещая просверленные отверстия в единую выборку.

Долбёжный станок по дереву своими руками

Самодельный долбежный станок по дереву

Типы оборудования

Выбирать свой тип станка начинают с планирования объемов необходимой продукции в среднесрочной перспективе. Исходя из этого, определяют нужную оснастку для работы:

  1. Производство строительных деталей, соединений деревянных элементов на мебельных предприятиях предполагает использование промышленных станков большой производительности.
  2. Для разовых потребностей можно получить результат при помощи дрели и стамески. В этом случае придется затратить больше времени на выборку древесины и подгонку входящего шипа, но не будет простаивать самодельный долбежник без работы.
  3. В частной мастерской, где потребность в этом виде обработки периодически возникает, лучше поставить самодельный долбежный станок, дающий возможность быстро сделать несколько деталей из дерева.

Долбёжный станок по дереву своими руками

Оборудование промышленного производства для небольших столярок часто имеет вертикальный ход рабочего органа по отношению к столу. У долбежного станка по дереву своими руками применяют более удобное для ручных операций горизонтальное расположение сверла. Исключения составляют установки, переделанные на базе пресса, сверлильного или фрезерного станка.

Особенности устройства

Сначала необходимо не только представить, какая будет конструкция у долбежника по дереву, но и разработать чертежи с выверенными размерами. Скомпоновать требуется такие основные части:

  • сварная устойчивая рама из швеллера и уголка (50×50 мм, 30×30 мм) высотой 0,9 – 1 м;
  • электродвигатель мощностью 0,75 – 2 кВт, 220/380 В;
  • вал со шкивом ременной передачи вращающего момента от двигателя на одном конце, патроном под максимально требуемый размер долбежного инструмента (до Ø 16 мм) – с другого конца;
  • столешница из металла или ДСП с ограничителем подачи на сверло, плавно настраиваемая по высоте (может иметь рычажную подачу, как по горизонтали, так и по вертикали для сложных проточек);
  • прижимы (струбцины);
  • пульт вкл/откл.

Габариты рабочей зоны определяют из планируемых размеров обрабатываемых деталей. Не стоит делать слишком большой стол «на будущее».

Оснащать дополнительными опциями самодельный долбежник можно, исходя из собственного опыта и потребностей – совмещать на одном столе функции ручного фрезера, строгального и пильного станков. В таком комбинированном случае незадействованные режущие головки и не участвующие в процессе обработки дерева приспособления снимаются, остаются только технологические проемы в плите стола.

При установке рабочим органом ручного фрезера нужно уделять особое внимание центровке оси двигатель-фреза по горизонтали.

Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень.

Подвижные платформы

Плита с обрабатываемой деталью может быть в подвижном варианте исполнения. В самодельных долбежных станках по дереву используют 2 вида такого решения:

  • каретка на направляющих из уголка 30×30 мм;
  • рычажная подача исполнительного режущей головки или листа с заготовкой (продольный и поперечный движущие рычаги).

Подвижность резца позволит зрительно контролировать заглубление сверла. Движение плиты рычагом дает возможность точнее рассчитывать усилие, соблюдать размер и чистоту долбежной обработки.

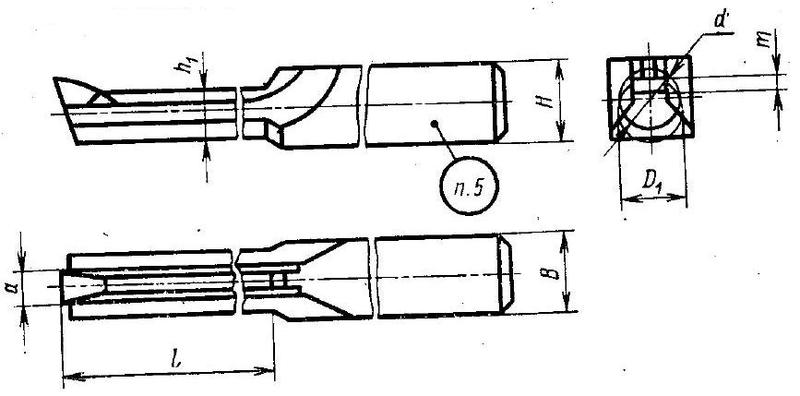

Инструмент

На долбежник по дереву, сделанный по чертежам своими руками, многие предпочитают ставить обыкновенное сверло. Им привычней работать. Начать работать специальным инструментом без навыков сразу получается не у всех (из переписки на форумах). Однако, освоившие профессиональные долбежные сверла и фрезы, предпочитают только их из-за качества полученных пазов, проточек.

Долбёжный станок по дереву своими руками

Такой инструмент пригоден для обработки мягких и твердых пород древесины, может точно вырезать стандартное гнездо в готовом изделии (двери, мебель заводского производства).

Вам также могут быть интересны статьи:

Долбёжный станок по дереву своими руками Фрезерные станки с ЧПУ своими руками по дереву Долбёжный станок по дереву своими руками Как сделать строгальный станок по дереву своими руками Долбёжный станок по дереву своими руками Как сделать торцовочные станки по дереву своими руками Долбёжный станок по дереву своими руками Рейсмусовый станок своими руками

Долбёжный станок по дереву своими руками

Еще одно простое приспособление для ручного фрезера. С помощью этого устройства можно делать гнезда для шипов, проходить пазы и профили на кромках и по пласти детали. Сделать его действительно очень просто, в итоге вы получите миниатюрный долбежный станок.

Собственно вариантов этого изделия довольно много, да и магазинах подобные приспособления появляются, правда цена достаточно высокая. Этот же инструмент не будет стоить вам ничего, у любого мастера где нибудь в гараже или в инструментах наверняка найдутся нужные материалы.

Долбёжный станок по дереву своими руками

Сначала надо подобрать площадку, размеры зависят от того, какой ширины детали вы собираетесь обрабатывать. Ориентировочно площадка может быть 350/450 мм. или 400/400 мм. Для основы можно использовать кусок МДФ, не путайте с ДВП или ДСП. Пойдет и лист из дюраля или какого то другого сплава, правда металлические листы будет труднее обрабатывать. А если все вышеперечисленное для вас проблематично, то можно взять кусок хорошей фанеры 10-12 мм.

Далее нужно разметить крепления для фрезера и поперечные отверстия для болтов направляющих. В центре надо просверлить отверстие для фрезы. Отверстие лучше взять больше, например диаметром 45-50 мм. так вы будете видеть работу фрезы. Сам фрезер крепится снизу сквозь площадку на болты, отверстия с резьбой уже есть в подошве большинства ручных фрезеров.

Долбёжный станок по дереву своими руками

Направляющие которые будут удерживать фрезер сделаны из деревянных брусков, лучше взять плотные породы дерева, бук или березу. Сечение самих брусков может быть 30/30 мм. но есть вариант использования широких плашек 25/80 мм. или 30/90 мм. Такие высокие направляющие лучше подходят для работы на кромках детали при работе длинной фрезой, например для задалбливания глубоких гнезд. На каждом бруске установлены по два болта с плоскими шляпками, сверху на площадке болты фиксируются барашками. Чтобы быстро не разбить площадку, под барашки надо поставить шайбы сделанные из той же фанеры.

При настройке выставляете фрезу по середине кромки, подводите один из направляющих брусков и затягиваете барашки. Дальше сдвигаете вторую направляющую к детали и так же фиксируете. На этом приспособлении нет ограничителя хода фрезера, его конечно можно сделать, но это усложнит конструкцию. Поэтому гнездо можно разметить по длине и пройти как говорится «на глаз». Но лучше будет установить ограничители на самой детали, для этого подойдут небольшие струбцины. Сдвигаете фрезер в одну сторону так, чтобы фреза находилась на одном краю гнезда, прикручиваете струбцину в упор площадке. Далее сдвигаете фрезер к другому концу гнезда и так же ставите упор из струбцины.

Долбёжный станок по дереву своими руками

Гнезда для круглых и плоских шипов. Как сделать шип смотри статью делаем шипы ручным фрезером .

Теперь когда ход фрезера определен точно по направлению и расстоянию, надо будет выставить высоту самой фрезы. Здесь понадобится длинная фреза или сверло фреза. Проходить паз не обязательно сразу на всю глубину, можно это сделать два — три раза опуская фрезу глубже.

И еще есть одна интересная идея. В качестве материала для площадки использовать достаточно толстое оргстекло или прозрачный лист акрила. Тогда вы будете видеть весь цикл работы фрезы. Более сложное, но в то же время более серьезное приспособление описано в статье долбежный станок .

Похожие статьи:

Внимание, только СЕГОДНЯ!

Как сделать долбёжный резец своими руками Как сделать долбёжный резец своими руками Как сделать долбёжный резец своими руками Как сделать долбёжный резец своими руками Как сделать долбёжный резец своими руками Как сделать долбёжный резец своими руками Как сделать долбёжный резец своими руками

Читать далее:




Прикольное поздравление по смс сестре




Как сделать домашнее мороженое из сухого молока 7




Прикольные поздравления с днем рождения на яндексе




Схема подключения габаритов прицепа




Поздравление лучшему дедушке с днем рождения
