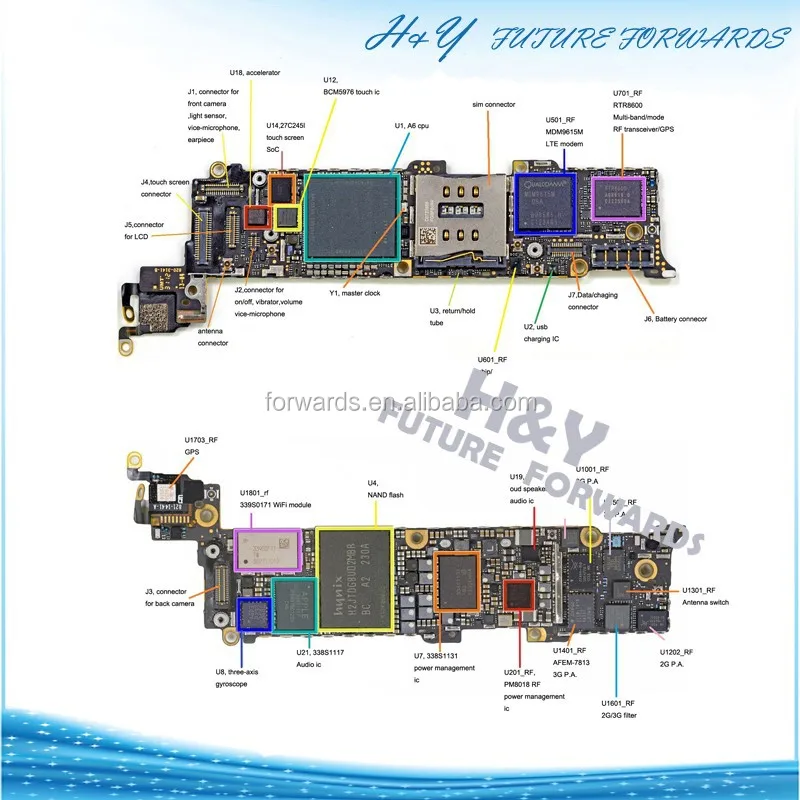

Количество электронных компонентов и плотность монтажа на стороне "А" системной платы iPhone 5 впечатляет, раcсмотрим подробнее наиболее важные, с нашей точки зрения:

Skyworks 77352-15: GSM/GPRS/EDGE усилитель мощности

SWUA 147 228: антенный коммутатор

Triquint 666083-1229: WCDMA/HSUPA усилитель мощности, дуплексер для приема передачи сигнала UMTS

Avago AFEM-7813: двухдиапазонный LTE B1/B3 PA+FBAR дуплексер

Skyworks 77491-158: CDMA усилитель мощности

Avago A5613 ACPM-5613: усилитель мощности LTE тринадцатого диапазона (распределение частот FDD Band 13 - диапазон частот Uplink: 777—787 МГц; диапазон частот Downlink: 746—756 МГц; ширина диапазона: 10 МГц; дуплексный разнос -31МГц)



Qualcomm PM8018 RF: микроконтроллер питания

Hynix H2JTDG2MBR: микросхема флэш-памяти NAND flash 16ГБ (32ГБ или 64ГБ, в зависимости от версии)

Apple 338S1131: микросхема управления питанием производства компании Dialog

Apple 338S1117: модуль вспомогательной памяти для LTE производство — Elpida

STMicroelectronics L3G4200D: трёхосный гироскоп, такой же применяется в смартфонах iPhone 4S и планшете iPad 2 и других цифровых гаджетах.

Murata 339S0171: Wi-Fi модуль



Процессор A6 - сердце смартфона iPhone 5



Демонтируем экран для того что бы добраться до CPU iPhone 5.

Двухядерный процессор A6, с тактовой частоте 1.02 ГГц , является первым процессором Apple разработанный собственными силами. A6 однокристальный чип (System-on-a-Chip, SoC) на базе ядра ARM, использует набор инструкций ARMv7.



Сторона "В", электронных компонентов не меньше чем муравьев в муравейнике.

STMicroelectronics LIS331DLH (2233/DSH/GFGHA): трёхосный акселерометр с ултранизким энергопотребелением

Texas Instruments 27C245I: контроллер сенсорной панели

Broadcom BCM5976: еще один контролер тачскрина Вместо того, чтобы применить один контроллер сенсорной панели, Apple пошла по пути мульти-чип решения для управления дисплеем большего размера, а-ля iPad.

Apple A6: Двухядерный процессор A6

Qualcomm MDM9615M: LTE модем для передачи как голоса, так и данных

Qualcomm RTR8600: многополосный трансивер, такой же применяется в смартфонах Samsung Galaxy S III



Инструкция по разборке смартфона iPhone 5 часть 1 <<<
Разборка смартфона iPhone 5 часть 2 <<<



P.S
Сталкиваясь с ремонтом iPhone 5, чаще всего ищут микросхемы PM 8018 RF - контролер питания (U201 на принципиальной схеме - страница 27-28), микросхема 338S1131 управление питанием которые можно купить или заказать в интернет магазинах.

Фото системной платы с установленными микросхемами - контролера питания pm8018 и микросхемы управления питанием 338S1131 в смартфоне Apple iPhone 5

Увеличенное  фото фрагмента системной платы iPhone 5, на котором видна маркировка микросхем pm8018, а так же 338s1131.

Микросхема U201 - контролер питания PM 8018 RF, 338S1131 - микросхема управления питанием в смартфоне iPhone 5

Внешний вид микросхем pm8018 и 338s1131.

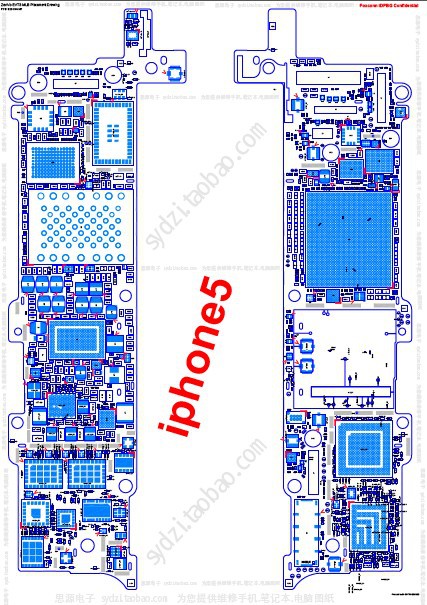

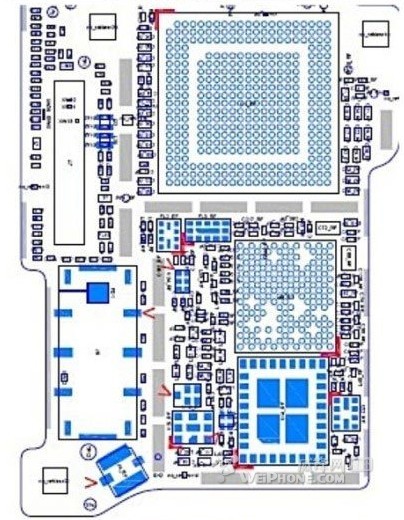

Расположение деталей, с указанием их позиционных номеров согласно принципиальной схемы на печатной плате смартфона iPhone 5 скачать.
